球磨机

  • 来源:正科机械  作者: 洗沙机|洗沙机械|洗沙设备   发布时间:2013-01-12
  • 球磨机用途和使用范围
    球磨机是物料被破碎之后,再进行粉碎的关键设备。球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

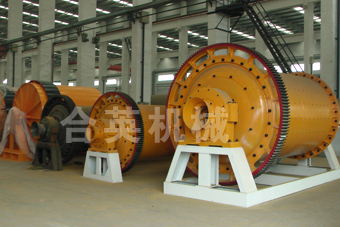

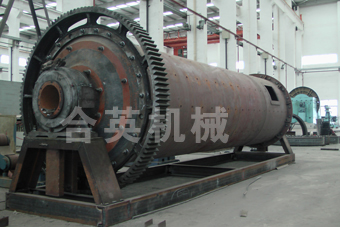

    球磨机一 球磨机二
               球磨机成品图一               球磨机半成品图二
    球磨机工作原理:

       该球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机******仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在******仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

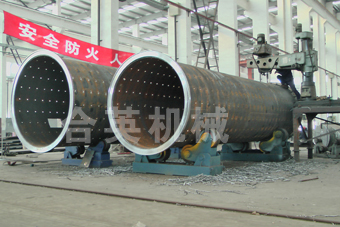

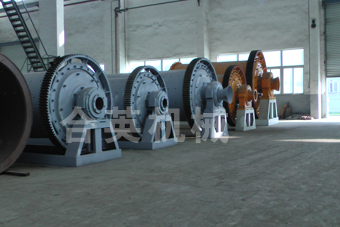

           球磨机半成品图一                    球磨机半成品图二

    球磨机结构特点:
       本机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
    注:根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。

    球磨机系列产品主要技术参数:
    规格型号
    筒体转速(r/min)
    装球量(t)
    进料粒度(mm)
    出料粒度(mm)
    产量
    电机功率(kw)
    重量(t)
    (t/h)
    Ф900×1800
    36~38
    1.5
    ≤20
    0.075-0.89
    0.65-2
    18.5
    4.6
    Ф900×3000
    36
    2.7
    ≤20
    0.075-0.89
    1.1-3.5
    22
    5.6
    Ф1200×2400
    36
    3
    ≤25
    0.075-0.6
    1.5-4.8
    30
    12
    Ф1200×3000
    36
    3.5
    ≤25
    0.074-0.4
    1.6-5
    37
    12.8
    Ф1200×4500
    32.4
    5
    ≤25
    0.074-0.4
    1.6-5.8
    55
    13.8
    Ф1500×3000
    29.7
    7.5
    ≤25
    0.074-0.4
    2-5
    75
    15.6
    Ф1500×4500
    27
    11
    ≤25
    0.074-0.4
    3-6
    110
    21
    Ф1500×5700
    28
    12
    ≤25
    0.074-0.4
    3.5-6
    130
    24.7
    Ф1830×3000
    25.4
    11
    ≤25
    0.074-0.4
    4-10
    130
    28
    Ф1830×4500
    25.4
    15
    ≤25
    0.074-0.4
    4.5-12
    155
    32
    Ф1830×6400
    24.1
    21
    ≤25
    0.074-0.4
    6.5-15
    210
    34
    Ф1830×7000
    24.1
    23
    ≤25
    0.074-0.4
    7.5-17
    245
    36
    Ф2100×3000
    23.7
    15
    ≤25
    0.074-0.4
    6.5-36
    155
    34
    Ф2100×4500
    23.7
    24
    ≤25
    0.074-0.4
    8-43
    245
    42
    Ф2100×7000
    23.7
    26
    ≤25
    0.074-0.4
    8-48
    280
    50
    Ф2200×4500
    21.5
    27
    ≤25
    0.074-0.4
    9-45
    280
    48.5
    Ф2200×6500
    21.7
    35
    ≤25
    0.074-0.4
    14-26
    380
    52.8
    Ф2200×7000
    21.7
    35
    ≤25
    0.074-0.4
    15-28
    380
    54
    Ф2200×7500
    21.7
    35
    ≤25
    0.074-0.4
    15-30
    380
    56
    Ф2400×3000
    21
    23
    ≤25
    0.074-0.4
    7-50
    245
    54
    Ф2400×4500
    21
    30
    ≤25
    0.074-0.4
    8.5-60
    320
    65
    Ф2700×4000
    20.7
    40
    ≤25
    0.074-0.4
    12-80
    400
    94
    Ф2700×4500
    20.7
    48
    ≤25
    0.074-0.4
    12-90
    430
    102
    Ф3200×4500
    18
    65
    ≤25
    0.074-0.4
    按工艺条件定
    800
    137

    根据您的需求及原料厂实际情况,我们的专业人员免费为您设计更为合理、经济的综合生产线解决方案,您可以直接点 联系我们!
